Как проверить напряжение на выходе. Как проверить блок питания, адаптер питания, зарядное устройство

Блок питания - один из самых ненадежных компонентов системного блока. И зачастую проблема не в качестве самого блока питания, а в качестве нашей электрической сети, которая далека от идеальных 220В.

Совсем необязательно, что при неисправном блоке питания компьютер не включается совсем. Очень часто компьютер начинает самопроизвольно перезагружаться или отключаться. Такие сбои связаны с недостатком питания комплектующих или с перегревом.

Итак, шаги диагностики БП! (не берем случаи с явным запахом гари или дымом:-))

Проверяем охлаждение;
Проверяем вольтаж;

Проверяем охлаждение.

Обычно для диагностики перегрева достаточно поднести руку прямо к верхней крышке системного блока, как раз туда где расположен блок питания. Если крышка «пышет» теплом, факт перегрева на лицо. Причиной перегрева является неисправный вентилятор охлаждения в БП.
Чтобы проверить его, достаточно прокрутить лопасти тоненькой отверткой. Рабочий вентилятор сделает несколько оборотов даже от небольшого толчка отверткой. Неисправный вентилятор проворачивается с заметным усилием, либо не крутиться совсем.
Для устранения перегрева достаточно заменить вентилятор и почистить блок питания от пыли.
Иногда есть возможность разработать старый вентилятор, капнув в его сердцевину каплю машинного масла, но делать это нужно только в крайних случаях, если нет возможности купить новый вентилятор, который стоит в пределах 100-300 рублей.

Проверяем вольтаж блока питания.

P.S. Для самых продвинутых на моем сайте появилась новая статья в которой я рассказываю как можно протестировать блок питания специальным тестером.

статья - проверка блока питания специальным тестером
тестер - http://aliexpress.com/power_supply_tester

Если с охлаждением все в порядке, беремся диагностировать вольтаж, который выдает блок питания. Для этого нам понадобиться мультиметр или вольтметр.

Учитывая, что вольтметры постепенно уходят в прошлое, я буду использовать вот такой мультиметр.

Для тестирования не обязательно вынимать блок питания из корпуса. Достаточно отключить все провода БП от комплектующих, но для удобства тестирования я его все-таки вынул.

Не забываем перевести мультиметр в режим измерения постоянного тока с напряжением до 20 вольт.

Меры безопасности

При работе с электричеством всегда будьте очень осторожны. Проверяйте целостность оплетки всех кабелей перед использованием. Не прикасайтесь к деталям оголенными и, тем более, мокрыми руками. Если вы не уверены в своих силах, доверьте эту работу профессионалу.

1. Сначала подключим блок питания к электрической сети.

2. После подключения нам необходимо заставить блок питания работать так, как будто мы включили компьютер. Для этого необходимо на самом толстом шлейфе проводов замкнуть зеленый и любой из черных проводов. Для этого удобно использовать обычную канцелярскую скрепку.

Перед тем, как запустить блок, необходимо подключить к нему какую-нибудь нагрузку, например, оптический привод.

Разгибаем скрепку и замыкаем контакты, как показано на фото.

Кулер блока питания должен закрутиться , а это значит, что мы сделали все правильно, если нет, то скорее всего блок питания не исправен и его нужно заменить.

3. Замеряем напряжение с помощью мультиметра.

Для этого черный щуп мы втыкаем в разъем molex напротив любого черного провода (2 средних разъема).

Затем красным щупом по очереди начинаем прикасаться к контактам на широком шлейфе и смотрим на показания мультиметра.

Вот схема распиновки контактов блока питания .

Здесь все просто, нужно замерить напряжение на разных контактах. По схеме будет легко определить, какое напряжение должно быть у рабочего блока питания. Например, у всех красных проводов оно должно быть 5V, у всех желтых - 12V, оранжевых - 3.3V .

Как видно из фотографий, мой блок питания оказался вполне рабочим 🙂

Если бы напряжение было меньше, чем необходимо (например 4V вместо 5V), это верный признак неисправности БП, и необходимости его ремонта.

Если ваш БП оказался неисправен, и вы решили купить новый, вот вам несколько советов, которые помогут вам потратить деньги с умом.

Не стоит покупать самые дешевые модели. Как правило, их качество соответствует их цене. При сборке таких блоков экономят на всем, в том числе качестве радиодеталей и на качестве их монтажа.
Не гонитесь за Ватами. Если вы выбираете блок питания для компьютера с интегрированной видеокартой, вполне достаточно 350Вт-400Вт . Для компьютера с мощной видеокартой для игр - 450Вт-550Вт.
Если вам предлагают купить блок питания мощностью 500Вт, при том, что аналогичные по цене модели других производителей идут только на 350Вт, задумайтесь о качестве такого блока.
Хороший блок питания будет заметно тяжелее некачественных моделей.

Правильное питание - залог здоровья вашего компьютера! 🙂

P. S. Время летит незаметно, моему сайту уже исполнилось 5 месяцев. Даже трудно представить сколько всего было сделано за это время. Кажется, совсем недавно я еще выбирал себе тему, думал над его наполнением, переживал, будет ли сайт интересен читателям.

Сейчас я понимаю, что мне просто интересно этим заниматься. Конечно собственный сайт отнимает некоторое время, но поверьте, оно того стоит !

Иногда возникает необходимость сделать тест стабильности компьютера. Например, стабильность обычно проверяют после сборки или покупки нового компьютера. Также тест стабильности желательно проводить после замены комплектующих или после обслуживания компьютера. Это позволяет выявить возможные проблемы на раннем этапе и предпринять необходимые действия.

Тестирование стабильности компьютера обычно проводят поэтапно. Сначала проверяют стабильность процессора, потом стабильность видеокарты и так далее. Создание акцентированной нагрузки на отдельные компоненты позволяет быстро определить источник проблем, если компьютер будет работать не стабильно.

Для создания предельной нагрузки на комплектующие компьютера нужны специализированные программы, разработанные специально для проведения тестов. Ведь даже самые требовательные профессиональные программы или компьютерные игры не создают нужных нагрузок. Например, можно использовать программу LinX, для тестирования видеокарты Furmark, а для тестирования блока питания S&M. Также есть универсальные программы, которые включают в себя разные тесты. Одной из наиболее популярных программ такого рода является программа OCCT. Данная программа позволяет проводить тест стабильности для всех основных компонентов компьютера (процессора, видеокарты, блока питания). При этом OCCT имеет собственный строенный мониторинг системы, который позволяет отслеживать уровень нагрузки, температуры, напряжения и многое другое.

В этой статье мы будем использовать именно OCCT, поскольку это более удобно и позволяет сэкономить время на установке программ. Скачать OCCT можно на официальном сайте . Также при тестировании может понадобится программа , подробней об этом в конце статьи.

Нужно отметить, что тест стабильности компьютера может привести к его поломке, например, от перегрева. Хотя это и очень маловероятно, но такая возможность есть. Поэтому все что вы делаете, вы делаете под свою ответственность.

Если ваш компьютер часто зависает или постоянно требует перезагрузку, или не включается совсем, то возможная причина таких неполадок - неисправность блока питания.

Блок питания снабжает электроэнергией все компоненты корпуса компьютера. Он трансформирует поступающее переменное напряжение в постоянное.

Симптомы неисправности

Можно выделить ряд признаков, характерных для неисправной работы элемента питания. Блок питания не работает в нужном режиме при следующих условиях:

Нажатие кнопки включения не приводит к началу работы системного блока. Нет светового и звукового ответа на включение. Кулеры не вращаются. В такой ситуации возможна неисправность блока питания или вероятно наличие разрывов в проводах, слабой подачи переменного тока из сети;
Компьютер не включается с первого раза . Проблема либо в блоке питания, либо в неплотном соединении разъемов, либо в неисправности кнопки включения;
Компьютер без видимой причины выключается на этапе загрузки операционной системы . Поводом для этого может служить прерывистая передача напряжения от блока питания на другие компоненты компьютера. Эта неисправность также может говорить о перегреве блока питания и, как следствие, происходит его принудительное отключение.
Наличие «синего» экрана .
Присутствие запаха гари .

Осмотр блока

Внимание!

Проверка правильности работы блока питания компьютера предполагает проведение определенных манипуляций под напряжением. Будьте предельно осторожными во избежание несчастных случаев. Перед началом проверки осмотрите целостность каждого кабеля. Не касайтесь деталей мокрыми незащищенными руками.

1 Визуальная проверка блока питания.

Это первый и самый простой способ проверки.

Открутите 4 (или 6) винтов, отсоедините блок от корпуса компьютера;
Открутите винты, которые находятся в корпусе блока, и разберите его;
Тщательно осмотрите микросхему блока питания. Обратите пристальное внимание на конденсаторы.

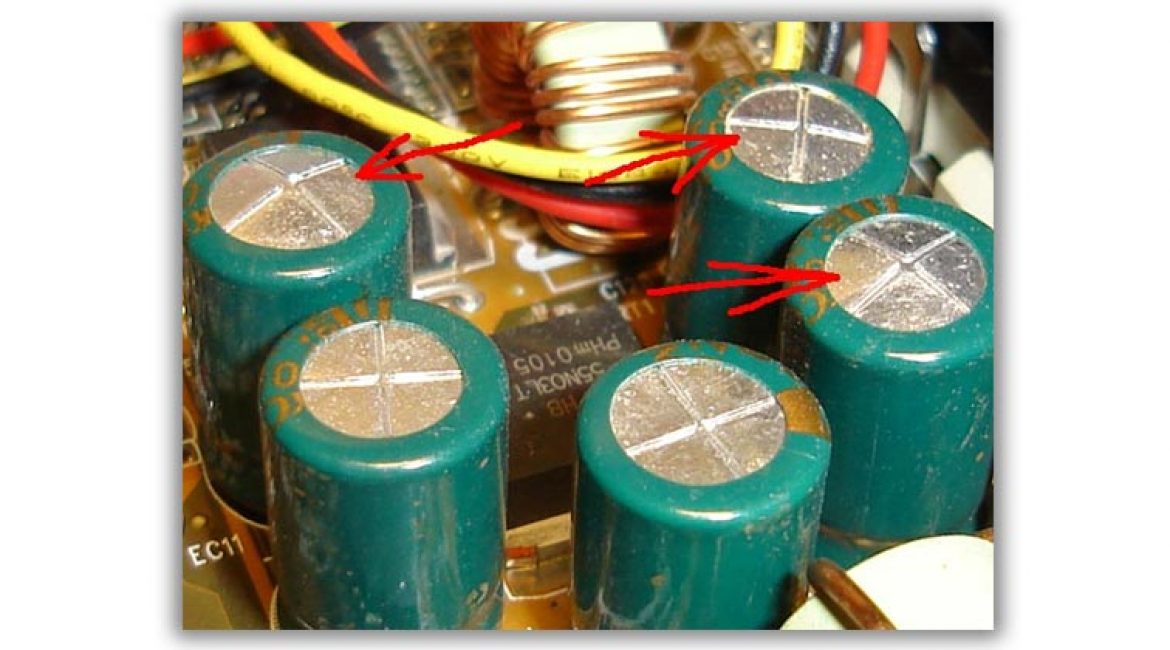

Если среди них есть вздутые, то защита блока питания неисправна. Необходима срочная замена деталей.

Если неполадки в конденсаторах не найдены, то рекомендуем удалить пыль из блока питания, смазать вентилятор и собрать устройство, а после попробовать подключить компьютер.

Проверка питания

Эта проверка осуществляется путем включения блока питания без присоединения к материнской плате.

Отключите компьютер . Затем выключите переключатель на задней стенке блока питания компьютера.
Уберите крышку компьютера . Отключите блок питания от других частей компьютера. Отсоедините каждый кабель. Обязательно запомните или сфотографируйте порядок присоединения всех элементов, чтобы потом подключить все кабели обратно.
Возьмите кабель питания материнской платы, который идет от блока питания. Найдите зеленый провод .

Его необходимо замкнуть с любым из черных проводов . Сделайте это с помощью скрепки или небольшого куска провода.

Подключите к блоку питания какое-либо устройство . К примеру, старый ненужный жесткий диск. Это нужно для придания блоку питания определенной нагрузки, отсутствие которой может привести к поломке блока.
Подключите блок питания к сети и нажмите кнопку включения на корпусе блока .

Если вентилятор начал вращаться, значит, блок питания работает.

Даже если этот способ проверки показал, что блок питания работает, это не значит, что он полностью исправен .

Проверка с помощью мультиметра

Теперь необходимо проверить, передает ли блок питания постоянное напряжение в полном объеме. Для этого:

Отключите блок питания и с помощью скрепки или кусочка провода замкните кабель материнской платы. Так вы приведете блок в рабочее состояние.
Придайте блоку питания любую внешнюю нагрузку. Подключите к нему дисковод, жесткий диск или кулер;
Возьмите мультиметр - это универсальный тестер, замеряющий силу тока. Выставите тестер в режим проверки напряжения постоянного тока.
Проверьте напряжение между оранжевым и черным проводом, между красным и черным, а также между желтым и черным.
Черный щуп мультиметра втыкаем в разъем напротив черного провода, красный щуп тестера по очереди подключаем к контактам разъема, к которым подходят провода нужных нам цветов.

Работоспособный блок питания будет выдавать следующие значения напряжения:

3 Вольт для оранжевого провода ;
5 Вольт для красного провода ;
12 Вольт для желтого провода .

Если проведенный тест выдал вам неисправность блока питания, то его можно разобрать и починить. После завершения работ соберите все контакты и произведите правильную их установку.

Если проведенный тест показал, что ваш блок питания исправен, но трудности с компьютером продолжаются, то, скорее всего причина в чем-то другом.

Доброго времени суток, дорогие друзья, знакомые, читатели, почитатели и прочие личности. Сегодня будем тестировать компьютер через OCCT .

Частенько бывает необходимо узнать причину возникновения , да и просто любых проблем, начиная от перезагрузок/зависаний и заканчивая и самовыключениями компьютера.

В "полевых" (т.е в обычных рабочих) условиях это сделать не всегда возможно, ибо некоторые проблемы имеют довольно своеобразный, так сказать, плавающий характер и диагностировать их не так просто. Да и обычно мало просто узнать, что виновато именно , а не программная часть, но необходимо еще понять что именно строит козни, а точнее какая конкретно железка глючит. В таких ситуациях нам на помощь приходит специализированный софт для проверки стабильности.

Хотите знать и уметь, больше и сами?

Мы предлагаем Вам обучение по направлениям: компьютеры, программы, администрирование, сервера, сети, сайтостроение, SEO и другое. Узнайте подробности сейчас!

После запуска перед собой мы увидим красненькое СССР -образное окно программы (см.скриншот выше) в котором, по идее, сразу должен быть выставлен русский язык. Перед этим может появиться окно с кнопкой пожертвования, пока его можно закрыть (ну или сразу поддержать разработчика, дело Ваше).

Если это не так, то нажмите в значок шестерёнки справа, после чего задайте нужный параметр. Либо используйте как есть.

Как вообще тестировать компьютер

Программа имеет набор вкладок:

CPU:OCCT и CPU:LINKPACK , - тестирование стабильности процессора в стрессовых условиях (по нагрузке, питанию, температуре и тп);
GPU:3D , - тестирование стабильности видеокарты;
POWER SUPPLY , - тестирование стабильности элементов питания (мат.платы, блока питания, цепей и пр, в общем нагрузочные тесты).

Давайте попробуем каждый из них, т.к каждый имеет свои параметры.

ВНИМАНИЕ ! С осторожностью применяйте OCCT на ноутбуках по причине высокой создаваемой нагрузки и прогрева. На ноутбуках со слабой/поврежденной системой охлаждения (и других элементов) это может привести к непредсказуемым последствиям. Вероятно разумно использовать на них AIDA64 .

Перед тестом зайдите в вышеупомянутые настройки (где задавали язык) и выставьте ограничитель температуры процессора (чаще всего 85 слишком большое значение) и других (при необходимости) компонентов.

Делается это следующим образом. Выставляем:

Тип теста : авто;
Длительность теста : 1 час 0 минут;
Режим теста : большой набор данных.

Комментарии по пунктам, которые выставили:

Работает заданное время , т.е час и более (либо до обнаружения ошибки), позволяет не тратить лишнее время на диагностику;
Время теста , - это время теста;
Набор данных , - определяет уровень нагрузки и создаваемый нагрев, а так же количество тестируемых элементов. Если набор данных малый, то тестируется только процессор, если средний, то процессор+память, если большой, то процессор+память+чипсет. В большом наборе сильнее прогрев, но можно найти больше ошибок, в малом меньше нагрев, но можно пропустить что-то важное;

Остальные параметры:

Бездействие вначале и в конце, - оставляем как есть, позволяет снизить нагрузку до/после запуска и считать необходимые данные;
Версия теста , - выберите ту, которая соответствует установленной версии операционной системы;
Число потоков , - как правило, достаточно галочки "Авто ", но если оно определятся некорректно (меньше, чем число физических и логических ядер процессора), то можно выставить вручную, сняв галочку.

Вторая вкладка, а именно CPU: LINPACK , представляет собой еще один тест, но исключительно процессора, а не многих элементов сразу (см.описание первой вкладки выше).

Предпреждение по тестированию

Стоит с осторожностью относиться к этому тесту, т.к он нагружает и разогревает процессор крайне сильно (в том числе по питанию ядра, если это поддерживается мат.платой) и является крайне экстремальным тестом. Рекомендуется использовать только при наличии мощнейший системы охлаждения и острой необходимости диагностирования оный и процессора. В остальных случаях лучше использовать первый тест.

Для тех кто решился (обычно требуется, если первый тест не выявил проблем, но "визуально" они сохраняются):

Тип теста : авто;
Длительность теста: 1 час 0 минут;
Режим теста : 90% памяти (рекомендую закрыть все возможные программы, и тп, либо уменьшить это значение до 70-80%);
64 бит
AVX -совместимый Linkpack

Дальше остается только нажать на кнопочку ON и подождать часик (или меньше, если будет найдена ошибка, компьютер зависнет, выключится или проявит еще какие-то признаки перегрева и сбоя) пока будет идти сканирование системы. Об анализе результатов сказано в конце статьи.

Поддерживается Crossfire и SLI , проверка и выявление множества ошибок при сильном прогреве в ходе нагрузок, а так же, при помощи специальной системы, определяются артефакты (искажения изображения). Можно делать тестирование при разном количестве шейдеров, FPS и всем остальным.

Здесь, собственно, выставляем следующее:

Тип теста : авто
Длительность теста : 1 час 0 минут
Версия DirectX
Разрешение
Тип : полноэкранный (галочка);
Проверка наличия ошибок : для первого теста обычно ставить нет необходимости, для второго (если проблема визуально сохраняется, но ошибки не найдены) есть смысл поставить галочку;
Сложность шейдеров : в целом, этот параметр отвечает за количество операций выполняемых видеокартой за один проход (чаще всего выбирается максимально доступное значение, либо, если нужно специфично протестироваться под какое-то приложение, то выбираем то значение, которое использует приложение);
Ограничитель : 0 (ноль), либо 60 (если используете вертикальную синхронизацию и нужно протестировать работу под неё).

Сам тест выглядит обычно, как на скриншоте выше. Запускается не сразу (см.периоды бездействия), может менять тип картинки (изображения). Существенные визуальные искажения (их сложно с чем-то перепутать) являются артефактами и свидетельствуют о проблемах с видеокартой, её памятью и чем-либо еще.

ВНИМАНИЕ ! Достаточно сложен для анализа, рекомендуется использовать только, если первые тесты не выяснили ничего и никак, но проблемы сохраняются. Опасен и решительно не подходит для дешевых (noname ) и некачественных блоков питания. Используйте на свой страх и риск.

Аналогично прошлому тесту тут выставляется следующее:

Тип теста : авто
Длительность теста : 1 час 0 минут
Версия DirectX : если доступна, то 11, если нет, то 9, если нужно специфично протестироваться под какое-то приложение, то выбираем то значение, которое использует приложение;
Разрешение : текущее, либо, если нужно специфично протестироваться под какое-то приложение, то выбираем то значение, которое использует приложение;
Тип : полноэкранный режим (галочка);
64 бит : если система и процессор поддерживают;
AVX -совместимый Linkpack , - есть смысл избегать, если не знаете о чем речь;
Использовать все логические ядра , - ставить обязательно, если галочка доступна (может быть недоступна, если их нет или нет к ним доступа).

Анализ результатов тестирования OCCT

В результате тестов Вы можете получить следующий результат:

Графики , - чаще всего, при отсутствии сурового физического сбоя (выключение, перезагрузка, зависание и тп), являются результирующей любого теста, содержат температуры, вольтажи и другие данные для анализа;
Ошибку (в программе), - обычно это ошибка ядра или что-то еще, что останавливает тест (но компьютер работает), чаще всего указан её номер или хотя бы краткое описание (сбой ядра такого-то);
Синий экран смерти , - что это есть смысл почитать ;
Физический сбой (или срабатывание защиты), - выключение, перезагрузка, зависание и тому подобные ужасы жизни.

Как с этим взлетать;

Для анализа графиков температур прочитайте (уделите особо внимание максимально допустимым значениям), при появлении сомнений см.документацию к перегревающемуся компоненту (бумажную, либо на сайте производителя) для анализа максимально допустимых температур;
Для анализа графиков, связанных с питанием , стоит понимать, что допустимы незначительные расхождения (на десятые, сотые, и менее, порядки), исключая определенные значения (например, питание процессора может меняться достаточно сильно, в связи с технологиями энергосбережения, регулирования частоты, разгона и тп). Если сложно разобраться, то обращайтесь к нам на форум) на более мощную, либо они (сбои) являются следствием полного выхода компонента из строя. Последние диагностируются сложнее всего, чаще всего сразу понятны сбои блока питания (не полное выключение компьютера или включение не сразу) и/или видеокарты (артефакты изображения).

Если возникают сложные проблемы в которых надо разобраться, посмотрев графики и прочее, то обращайтесь, например, к нам на форум .

Послесловие

Повторюсь, что один из мощнейших тестов стабильности, который в принципе можно найти. Он довольно часто используется оверклокерами (теми, кто разгоняет компоненты компьютера) в целях проверки стабильности , что говорит о многом.

Как и всегда, если есть (разумные) мысли, вопросы, благодарности или дополнения, то, традиционно, пишите их в комментариях к этой статье (или на упомянутом выше форуме).

Спасибо, что Вы с нами.
Стабильности Вам!

Сегодня мы с Вами будем говорить о том, как проверить компьютера? Проверку мы будем проводить с помощью двух разных измерительных приборов: мультиметра (мультитестера) и одной китайской "приспособы" :) Ими мы проведем необходимые измерения и попытаемся выявить неисправность блока питания компьютера. Будем надеяться, что с помощью данных приборов проверка блока питания пройдет не только успешно, но и познавательно!

Начнем, как и положено, с небольшой предыстории. Был в нашем IT отделе случай: рабочая станция пользователя включалась раза с третьего-четвертого. Потом - совсем перестала загружаться. Вообщем - "классика жанра", все вентиляторы крутятся, но .

Грешим на неисправность блока питания. Как же нам с Вами проверить блок питания компьютера? Давайте извлечем его из корпуса, автономно запустим и померяем напряжения на его выходе.

Как уже упоминалось, проведем проверку блока питания двумя разными измерительными приборами: одним безымянным китайским устройством и самым обычным мультиметром долларов за 10-15. Так мы сразу убьем двух зайцев: научимся работать с этими измерителями и сравним их показания между собой.

Предлагаю начать с простого правила: напряжения блока питания надо проверять, предварительно нагрузив чем-то сам БП . Дело в том, что без "нагрузки" мы будем получать неточные (немного завышенные) результаты измерений (а оно нам надо?). Согласно рекомендациям стандарта для блоков питания без подключения к ним нагрузки они вообще не должны запускаться.

Конечно, (в случае проведения замеров мультиметром) можно и не отключать БП от (сохранив, тем самым, для него рабочую нагрузку), но тогда я просто не смогу нормально сфотографировать для Вас сам процесс измерений:)

Итак, предлагаю нагрузить наш БП обычным 8-ми сантиметровым внешним вентилятором на 12V (можно - двумя), который мы на время проверки блока питания подключим к «Molex» разъему испытуемого. Вот так:

А вот так выглядит наш китайский тестер (вещь в себе) для проверки БП о котором я говорил раньше:

Как видите, устройство без названия. Надпись «Power Supply Tester» (тестер электропитания) и - все. Но нам название не обязательно, нам надо чтобы он замеры производил адекватно.

Я подписал основные коннекторы, с которых может снимать показания данное устройство, поэтому здесь - все просто. Единственно, перед тем как начинать проверку блока питания компьютера убедитесь в том, что правильно подключили дополнительный 4-х контактный штекер на 12V. Он используется при к соответствующему разъему возле центрального процессора.

Давайте разберем этот момент подробнее. Вот интересующая нас часть устройства крупным планом:

Внимание! Видите предупреждающую надпись "Use correct connector"? (используйте подходящий коннектор). При неправильном подключении мы не то что правильно проверить блок питания не сможем, мы сам измеритель угробим! На что тут нужно обратить внимание? На подсказки: «8P (пин)», «4P (пин)» и «6P (пин)»? К 4-х пиновому разъему подключается 4-х контактный (12-ти вольтовый) штекер питания процессора, к «6P» - шести контактный разъем дополнительного питания (к примеру - видеокарты), к «8P», соответственно, - 8-ми контактный. Только так и никак иначе!

Давайте посмотрим, как проверить блок питания данным устройством в "боевых" условиях? :) Вскрываем , внимательно подключаем к тестеру нужные нам коннекторы и смотрим на экран с результатами замеров.

На фото выше мы можем видеть на цифровом табло показатели замера. Предлагаю по порядку разобрать их все. Прежде всего, стоит обратить внимание на три зеленых светодиода слева. Они указывают на наличие напряжения по основным линиям: 12, 3,3 и 5V.

По центру на экране отображается числовой результат измерений. Причем отображаются как плюсовые значения, так и значения напряжения со знаком "минус".

Давайте еще раз посмотрим на фото выше и слева направо пройдемся по всем показаниям, тестера при проверке блока питания компьютера.

- 12V (в наличии - 11,7V) - в норме
+ 12V2 (в наличии 12,2V) - ток на отдельном 4-х контактном разъеме возле процессора)
5VSB (5.1V) - здесь V=Вольт , SB - "standby " (дежурное напряжение - "дежурка"), с номиналом в 5В, которые устанавливаются на заданном уровне не позднее чем через 2 секунды после включения блока в сеть.
PG 300ms - сигнал "Power Good". Измеряется в миллисекундах (ms). О нем поговорим чуть ниже:)
5V (есть 5.1V) - линии, которые служат для подачи энергии на жесткие диски, оптические приводы, дисководы и другие устройства.
+ 12V1 (12.2V) - которые подаются на основной (20 или 24-х контактный коннектор) и коннекторы дисковых устройств.
+ 3,3 V (в наличии - 3,5V) - используется для подачи питания на платы расширения (также присутствует на коннекторе SATA).

Это мы произвели проверку блока питания, который был полностью исправен (чтобы набить руку), так сказать:) Теперь вопрос, как проверить блок питания компьютера, который вызывает у нас подозрения? С него эта статья и начиналась, помните? Снимаем БП, "вешаем" к нему нагрузку (вентилятор) и подключаем к нашему тестеру.

Обратите внимание на выделенные области. Мы видим что напряжения БП компьютера по линиям 12V1 и 12V2 составляют 11,3 V (при номинале в 12V).

Хорошо это или плохо? Спросите Вы:) Отвечаю: согласно стандарту, есть четко заданные границы допустимых значений, которые считаются "нормальными". Все что в них не вписывается - иногда тоже замечательно работает, но зачастую - глючит или не включается вообще:)

Для наглядности - вот таблица допустимого разброса напряжений:

Первая колонка показывает нам все основные линии, которые есть в БП. Столбец "Допуск " это - максимально допустимое отклонение от нормы (в процентах). Согласно с ним, в поле "мин " указывается минимально допустимое значение по данной линии. Столбец "ном " приводит номинальный (рекомендуемый показатель, согласно стандарту). И - "макс " - максимально допустимое.

Как видите, (на одной из предыдущих фотографий) наш результат замера по линиям 12V1 и 12V1 равен 11,30V и он не вписывается в стандартный пятипроцентный разброс (от 11,40 до 12,60V). Данная неисправность блока питания, по видимому, и приводит к тому, что вообще или запускается с третьего раза.

Итак, неисправность, вызывающую подозрения мы обнаружили. Но как произвести дополнительную проверку и убедиться, что проблема именно в заниженном напряжении +12V? С помощью нашего (самого обычного) мультиметра под маркой «XL830L ».

Как проверить блок питания с помощью мультиметра?

Запускать, блок будем так, как описано в , замыкая два контакта (пина) скрепкой или куском проволоки подходящего диаметра.

Теперь - подсоединяем к БП внешний вентилятор (помним про "нагрузку") и - кабель 220V. Если мы все сделали правильно, то внешний вентилятор и "карлсон" на самом блоке начнут вращаться. Картина, на этом этапе, выглядит следующим образом:

На фото выделены приборы, с помощью которых мы будем проверять блок питания. Работу тестера из поднебесной мы уже рассматривали в начале статьи, теперь произведем те же измерения, но уже с помощью .

Здесь нужно немного отвлечься и рассмотреть поближе сам разъем БП компьютера. Точнее - те напряжения, которые в нем присутствуют. Как мы можем видеть (на одном из предыдущих фото) он состоит из 20-ти (или же - 24-ти четырех) проводов разного цвета.

Эти цвета употреблены не просто так, а обозначают весьма определенные вещи:

Черный цвет это - "земля" (COM, он же - общий провод или - масса)
Желтый цвет + 12V
Красный : + 5V
Оранжевый цвет: +3,3V

Предлагаю проверить и рассмотреть каждый пин отдельно:

Так - гораздо нагляднее, не правда ли? Про цвета Вы помните, да? (черный, желтый, красный и оранжевый). Это - основное, что нам надо запомнить и понять, прежде чем самостоятельно проверять блок питания. Но есть еще несколько пинов, на которые нам надо обратить внимание.

В первую очередь это провода:

Зеленый PS-ON - при замыкании его с "землей" блок питания запускается. На схеме это показано, как «БП Вкл.». Именно эти два контакта мы замыкаем с помощью скрепки. Напряжение на нем должно быть 5V.
Далее - серый и передаваемый по нему сигнал «Power Good» или - «Power OK». Также 5V (смотрите в примечании)
Сразу за ним - фиолетовый с маркировкой 5VSB (5V Standby). Это - пять вольт дежурного напряжения (дежурка ). Оно подается в компьютер даже тогда, когда он выключен (кабель на 220V должен быть, естественно, подключен). Это нужно, к примеру, для того, чтобы иметь возможность отправить удаленному компьютеру по сети команду на запуск «Wake On Lan».
Белый (минус пять Вольт) - сейчас практически не используется. Раньше служило для обеспечения током плат расширения, устанавливаемых в ISA слот.
Голубой (минус двенадцать Вольт) - на данный момент потребляют интерфейсы «RS232» (COM порт), «FireWire» и некоторые PCI платы расширения.

Перед тем, как проверять блок питания мультиметром, рассмотрим еще два его разъема: дополнительный 4-х контактный для нужд процессора и «Molex» коннектор, для подключения и оптических приводов.

Здесь мы видим знакомые уже нам цвета (желтый, красный и черный) и соответствующие им значения: + 12 и + 5V.

Для большей наглядности скачайте себе всех напряжений БП отдельным архивом.

Сейчас давайте с Вами убедимся, что полученные нами теоретические знания вполне подтверждаются на практике. Каким же образом? Предлагаю начать с внимательного изучения заводского "стикера" (наклейки) на одном из реальных блоков питания стандарта ATX.

Обратите внимание на то, что подчеркнуто красным. «DC OUTPUT» (Direct Current Output - выходное значение постоянного тока).

+5V=30A (RED) - плюс пять В , обеспечивает силу тока в 30 Ампер (красный провод) Мы ведь помним из текста выше, что по красному у нас поступает именно +5V?
+12V=10A (YELLOW) - по плюс двенадцать В мы имеем силу тока в десять Ампер (ее провод - желтый)
+3.3V=20A (ORANGE) - линия три и три десятых В может выдержать силу тока в двадцать Ампер (оранжевый)
-5V (WHITE) - минус пять В - по аналогии с описанным выше (белый)
-12V (BLUE) - минус двенадцать В (голубой)
+5Vsb (PURPLE) - плюс пять В дежурное (Standby). О нем мы уже говорили выше (он - фиолетовый).
PG (GRAY) - сигнал Power Good (серый).

На заметку : если, к примеру, дежурное напряжение согласно замерам равно не пяти вольтам, а, скажем, - четырем, то, весьма вероятно, что мы имеем дело с проблемным стабилизатором напряжения (стабилитроном), который следует заменить на аналогичный.

И последняя запись из списка выше говорит нам, что максимальная выходная мощность изделия в ваттах равна 400W, причем только каналы в 3 и 5V суммарно могут обеспечить 195 Ватт.

Примечание : «Power Good» - "питание соответствует норме". Напряжение от 3-х до 6-ти Вольт (номинал - 5V) вырабатывается после необходимых внутренних проверок через 100 - 500 ms (миллисекунд, получается - от 0,1 до 0,5 секунды) после включения. После этого микросхема тактового генератора формирует сигнал начальной установки . Если он отсутствует, то на материнской плате возникает другой сигнал - аппаратного сброса ЦП, не позволяя компьютеру работать при нештатном или нестабильном питании.

Если выходные напряжения не соответствуют номинальным (например, при его снижении в электросети), сигнал «Power Good» пропадает и процессор автоматически перезапускается. При восстановлении всех необходимых значений тока «P.G.» формируется заново и компьютер начинает работать так, как будто его только что включили. Благодаря быстрому отключению сигнала «Power Good» ПК “не замечает” неполадок в системе питания, поскольку останавливает работу раньше, чем могут появиться ошибки и другие проблемы, связанные с его нестабильностью.

В правильно спроектированном блоке выдача команда «Power Good» задерживается до стабилизации питания по всем цепям. В дешевых БП эта задержка недостаточна и процессор начинает работать слишком рано, что, само по себе, может даже привести к искажению содержимого CMOS-памяти.

Вот теперь, вооружившись необходимыми теоретическими знаниями, мы понимаем как правильно проверить блок питания компьютера с помощью мультитестера. Выставляем предел измерений по шкале постоянного тока в 20 Вольт и приступим к проверке блока питания.

Черный "щуп" тестера прикладываем к черному проводу "земля", а красным начинаем "тыкать" во все оставшиеся:)

Примечани е: не волнуйтесь, даже если Вы что-то не так начнете "щупать", то ничего не сожжете - просто получите не верные результаты измерений.

Итак, что мы видим на экране мультиметра в процессе проверки блока питания?

По линии +12V напряжение в 11,37V. Помните, китайский тестер показал нам 11,3 (в принципе, - похожее значение). Но все равно не дотягивает до минимально допустимого в 11,40V.

Обратите внимание также на две полезные кнопки на тестере: "Hold" - удержание показаний измерений на табло и "Back Light" - подсветка экрана (при работе в плохо освещенных помещениях).

Видим - те же (не внушающие доверия) 11,37V.

Теперь (для полноты картины) нам нужно проверить блок питания на предмет соответствия номиналу других значений. Протестируем, к примеру, пять Вольт на том же «Molex-е».

Черный "щуп" к "земле", а красный - к красному пятивольтовому пину. Вот результат на мультиметре:

Как видим - показатели в норме. Аналогично производим замеры всех остальных проводов и сверяем каждый результат с номиналом из .

Таким образом, проверка блока питания показала, что устройство имеет сильно заниженное (относительно номинала) напряжение +12V. Давайте, для наглядности еще раз промеряем эту же линию (желтый цвет на дополнительном 4-х контактном разъеме) у полностью исправного устройства.

Видим - 11,92V (помним что минимально допустимое значение здесь у нас - 11,40V). Значит в допуск вполне укладываемся.

Но проверить блок питания компьютера это еще - пол дела. Надо его после этого еще и отремонтировать, а этот момент мы разбирали в одной из предыдущих статей, которая называлась .

Надеюсь, что теперь Вы сами, при необходимости, сможете проверить блок питания компьютера, будете точно знать, какие именно напряжения должны присутствовать на его выводах и действовать, в соответствии с этим.
